Lors d’une Isolation Thermique par l’Extérieur (ITE), la fixation mécanique des panneaux peut sembler secondaire face au choix de l’isolant ou de l’enduit. Pourtant, les chevilles ITE participent directement au maintien du système, à la régularité de la façade et à sa durabilité.
Une question revient donc fréquemment sur chantier : faut-il choisir une cheville ITE à frapper ou une cheville ITE à visser ? La réponse ne dépend pas uniquement du prix ou de la rapidité de pose. Support, isolant, épaisseur du complexe, profondeur d’ancrage, exposition au vent et prescriptions du système ITE doivent être étudiés ensemble. Voici les critères à vérifier pour sélectionner la bonne fixation sans tomber dans les raccourcis.

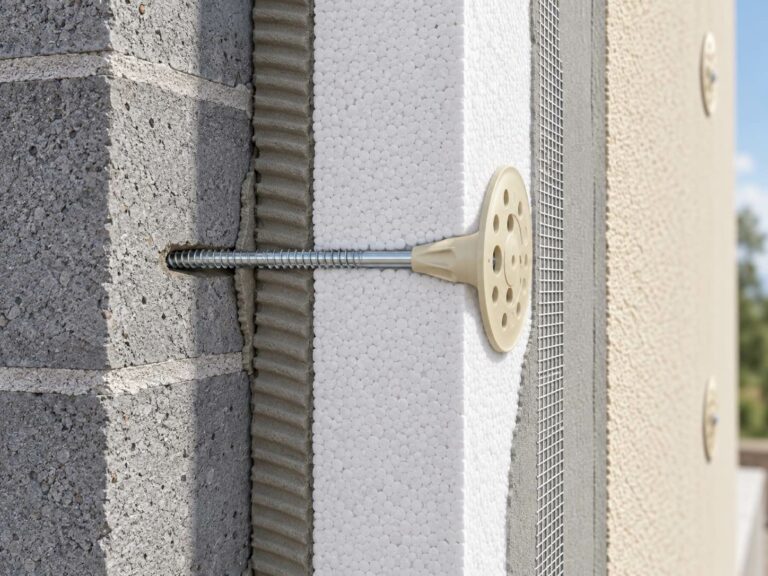

Dans un système d’ITE sous enduit, les panneaux isolants peuvent être collés, calés puis chevillés ou fixés selon une autre configuration prévue par le système. Lorsqu’elle est prescrite, la cheville pour isolation extérieure traverse le panneau et vient s’ancrer dans le support porteur. Sa rosace maintient l’isolant tandis que la partie d’ancrage transmet les efforts au mur.
Une fixation correctement choisie contribue ainsi au maintien des panneaux, à leur stabilité et à la planéité générale de la façade. À l’inverse, une cheville inadaptée, mal dimensionnée ou mal enfoncée peut favoriser des défauts : panneau insuffisamment maintenu, rosace trop saillante, compression excessive de l’isolant ou irrégularités visibles après finition.
Il faut surtout retenir qu’une ITE fonctionne comme un système complet. Le choix d’une cheville ne doit donc jamais être effectué indépendamment du DTA, de l’Avis Technique ou des prescriptions du procédé retenu.
Avant de choisir une cheville ITE, vérifiez au minimum :
Les ETA des fixations classent couramment les supports de A à E : béton, maçonneries pleines, maçonneries creuses, béton léger et béton cellulaire. Toutes les chevilles ne couvrent cependant pas nécessairement toutes les catégories. Vérifier la compatibilité réelle du modèle choisi est donc plus fiable que de raisonner uniquement à partir des mentions « à frapper » ou « à visser ».
La cheville ITE à frapper est mise en place après perçage puis verrouillée en frappant son clou. Sa simplicité de pose permet d’avancer rapidement sur les grandes surfaces de façade et en fait une solution très utilisée sur les chantiers d’isolation extérieure.
Elle peut être adaptée à différents supports et différents panneaux isolants lorsque le système et l’agrément de la cheville le prévoient. Il serait donc trop réducteur de considérer qu’une cheville à frapper est réservée au PSE : certaines références sont également admises avec des panneaux en laine minérale.
La cheville ITE à visser est installée à l’aide d’une visseuse et, selon les modèles, d’un outil de montage spécifique. Cette solution facilite le contrôle de la profondeur et peut permettre une pose à fleur ou à cœur de l’isolant. Certaines chevilles à visser couvrent également une très large plage de supports ou répondent à des configurations particulières, notamment les supports bois et panneaux.
Il ne faut toutefois pas conclure qu’une fixation à visser est systématiquement « plus solide » qu’une fixation à frapper. La meilleure cheville est celle dont les performances, le domaine d’emploi et le mode de pose correspondent au système ITE et au support réellement rencontrés sur le chantier.
La longueur d’une cheville ITE ne doit jamais être sélectionnée uniquement à partir de l’épaisseur du panneau isolant. La fixation doit également traverser les couches non porteuses avant d’atteindre la profondeur d’ancrage nécessaire dans le support.
Le raisonnement consiste donc à prendre en compte l’épaisseur de l’isolant + l’épaisseur de colle ou de calage + l’ancien enduit éventuel + la profondeur d’ancrage requise. Cette dernière dépend de la cheville, du support et de son agrément. Une façade en béton, une brique creuse ou du béton cellulaire ne doivent pas être considérés comme des supports équivalents.
En montage à fleur, la rosace vient terminer au niveau de la surface du panneau. Cette méthode est simple et rapide, à condition de ne pas laisser la rosace dépasser et de ne pas comprimer excessivement l’isolant. Une mauvaise profondeur de pose peut se répercuter ensuite sur la régularité du sous-enduit.
Lorsqu’il est prévu par le système, le montage à cœur consiste à loger la rosace sous la surface du panneau puis à refermer la réservation avec un élément isolant adapté. Cette technique permet d’obtenir une surface plus homogène et de réduire le pont thermique ponctuel généré par la fixation. Elle nécessite en revanche une cheville et un outil compatibles : on ne transforme pas une fixation prévue uniquement pour une pose à fleur en fixation à cœur.

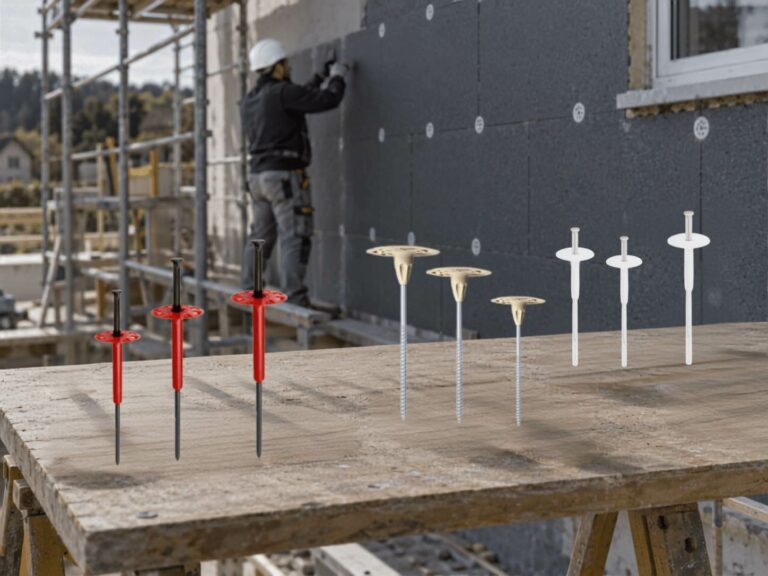

Chevilles à frapper, chevilles à visser, systèmes pour montage à cœur, bouchons isolants et outils de pose : choisissez vos fixations en fonction de votre isolant, de votre support et du système ITE mis en œuvre.
La première erreur consiste à choisir une fixation uniquement parce qu’elle est moins chère ou parce qu’elle ressemble à celle utilisée sur un précédent chantier. Deux façades peuvent recevoir le même isolant tout en nécessitant des fixations différentes en raison du support, de l’ancien revêtement, de l’épaisseur du complexe ou du système retenu.
Il faut également éviter de sous-estimer la longueur nécessaire, improviser le nombre de chevilles, modifier leur implantation ou enfoncer les rosaces de manière irrégulière. Le plan de chevillage et les performances de la fixation doivent correspondre aux prescriptions du système et aux contraintes du bâtiment. Enfin, les composants d’une ITE ne devraient pas être mélangés simplement parce qu’ils paraissent techniquement similaires : la conformité du système complet doit rester le point de départ.
Alors, faut-il choisir une cheville ITE à frapper ou à visser ? Pour un chantier courant, une fixation à frapper compatible avec le système peut offrir une pose simple, rapide et économique. Une cheville à visser peut quant à elle être particulièrement intéressante lorsqu’un contrôle précis de la pose, un montage à cœur ou une configuration spécifique de support est recherché.
Mais le véritable critère de décision reste ailleurs : support + isolant + épaisseur + ancrage + système ITE + contraintes du chantier. Avant de commander, vérifiez donc toujours le DTA ou l’Avis Technique du système ainsi que l’ETA et les prescriptions de la fixation sélectionnée.
La bonne cheville dépend du système ITE, du mur support, de l’isolant, de son épaisseur et du mode de pose prévu. Il faut vérifier que la référence est admise par les documents techniques du système et compatible avec le support rencontré.
Les deux technologies peuvent être possibles. Certaines chevilles à frapper comme certaines chevilles à visser sont prévues pour des panneaux en laine de roche. Il faut donc se référer au système ITE, au type de panneau, au diamètre de rosace éventuellement nécessaire et aux agréments de la fixation plutôt qu’appliquer une règle générale.
La longueur doit permettre de traverser l’isolant et les différentes couches non porteuses avant d’obtenir la profondeur d’ancrage requise dans le support. Il faut notamment tenir compte de l’épaisseur de l’isolant, du collage ou calage, d’un ancien enduit éventuel et de l’ancrage imposé par la fixation.
En montage à fleur, la rosace arrive au niveau de la surface de l’isolant. En montage à cœur, elle est positionnée sous la surface puis la réservation est refermée avec un élément isolant compatible. Ce second montage peut améliorer l’homogénéité de la surface et réduire le pont thermique ponctuel, mais uniquement avec les chevilles et outils prévus pour cette utilisation.
